从零开始画版型

这是六沙自己官店的图片效果

这是六沙自己官店的图片效果

​​​这是六沙小物日常制作比较多的一个款式,而这个款式淘宝也有版型或者刀模售卖,刀模连斩孔都做好了,甚至完成图都是扒了六沙店铺的图片。

能看到图片不仅使用了六沙自己的图片,版型或者刀模甚至有做好斩孔的。能看到图片不仅使用了六沙自己的图片,版型或者刀模甚至有做好斩孔的。

​​

商品介绍里还有图纸的缩略图,可是在我看来图纸中充斥着太多错误。商品介绍里还有图纸的缩略图,可是在我看来图纸中充斥着太多错误。

​但是!!!!仔细观察就会发现,版型尺寸和风格完全变了呀!!!细节处的曲线暂且不论,外观尺寸已经截然不同,六沙的完成品是细长的长方形,而从店家的图纸说明就能推断出完成品都要接近正方形了,这样的版型也许凑合玩的人愿意买账,但凡对自己的劳动有所追求的人能忍吗?更不要说其他如redmoon或者herz的图纸里出现的很多低级错误和外形偏差了,这导致最终的完成品要么功能缺失(比如卡位有问题,卡片插入露出部分太多)、要么细节问题造成美感全无。​

最终依照购买的图纸版型可能做出来就是这个样子吧?最终依照购买的图纸版型可能做出来就是这个样子吧?

​并且长时间依赖别人的图纸,自己很难通过制作对皮具的结构有深入理解,就如上面模仿六沙的款式来说,它的问题出在哪里?哪里的结构有问题?如果是长时间钻研版型的人​大致都会有自己的判断,而如果一直使用现成的版型,就很难发现问题。

下面我就开始讲述自己制作陌生版型的方法,这种笨拙的方法仅仅限于有规则的外形,比如下面这些:​

过去大家耳熟能详的redmoon过去大家耳熟能详的redmoon

​​

还有国内版型分享大神:herz还有国内版型分享大神:herz

还有一众小设计品牌的作品还有一众小设计品牌的作品

​从图片就可以判断出,能直接上手制作的版型都有一个普遍的规律,那么就是外形更有规律性,多以几何图形呈现,配合各种弧度的圆角组合的款式。如果想要制作的版型在外形上变化太多,过于异形话,那么就需要你另外掌握譬如Illustrator、autoCAD或者photoshop这类专业软件来制作其中的曲线了。比如下面这样大规模曲线的运用:

这种大曲线的设计如果做到百分百还原还是需要下功夫和一定积累的这种大曲线的设计如果做到百分百还原还是需要下功夫和一定积累的

但其实这种曲线较多的造型也可以在积累经验的情况下用圆角尺做出来。但其实这种曲线较多的造型也可以在积累经验的情况下用圆角尺做出来。

​接着我们会用到几个价格低廉的制作工具:

第一就是制作版型常见的牛皮卡纸,牛皮卡纸的购买非常容易。大家购买的时候只要着重注意克数即可,一般来说400g-500g之间的克重都可以胜任,因为这个范围内的卡纸坚硬耐用。购买的幅面稍微大一些,比如A3幅面。这样在制作的过程中不会因为版型结构展开的缘故造成卡纸面积不够的问题出现。​

​​第二就是制作过程中最常用的工具:不锈钢直尺和裁纸刀​

​​第三个重要的工具是圆角尺,因为大多数皮具外形都是规则图形 各种角度圆角组成,所以不同尺寸组合的圆角尺工具是我们徒手制作版型至关重要的一个工具:

这种金属尺角度多而且更耐用这种金属尺角度多而且更耐用

透明尺的优点就是透明,可以在很多地方方便使用透明尺的优点就是透明,可以在很多地方方便使用

最后就是为了在徒手画板的时候能正确的划出规则的矩形,我们会用到一种平行尺:

利用平行尺可以很容易的画出正确的矩形利用平行尺可以很容易的画出正确的矩形

​下面我将用一个实际存在的款式一步步来说明仅仅通过少量信息和图片制作出接近原版尺寸和韵味的版型来。这次我们依旧以redmoon的某款钱夹进行举例,这款钱夹的型号就是:TW01-MID

这款钱夹功能丰富,外形硬朗简洁,非常讨喜。首先我们能通过官网的各种数据得到这款钱夹的标准尺寸:

​从数据上我们首先就已经能确认这款钱夹的准确宽度是140mm=14cm,然后我们看官网的内部结构图片来判断其他部分的数据,从而最终推断出这款钱夹的长度细节。

​这时候我们就要依靠钱夹展开后一个重要的参照点来推导各个部件的尺寸了,那么这个参照点就是斩孔,虽然现在市面上的工具斩型号很多,抛开法斩不说,也抛开机器缝制和手工缝制不讨论(因为redmoon多数部位都是机器缝制的),多数情况下斩孔的间距都是可以判断出来的,比如redmoon多数情况下都是4mm孔距的,而且在宽度140mm已经确定的情况下,也是可以利用已知宽度的孔数进一步计算出孔距的。4mm孔距确定下来后我们就可以用笨拙的数孔位的方法来计算各个部件的尺寸了。

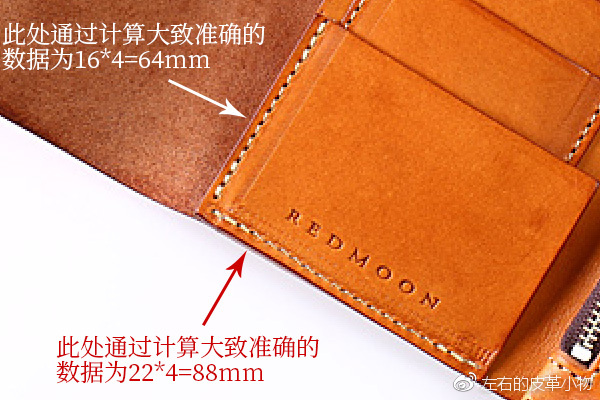

通过计算斩孔的数量,再加上边缘的宽度,大致就能精准的估算出每个部分的尺寸。通过计算斩孔的数量,再加上边缘的宽度,大致就能精准的估算出每个部分的尺寸。

这样卡位的尺寸也能很容易的计算出来。这样卡位的尺寸也能很容易的计算出来。

​​

有时可以用尺子做辅助,用平行线上其他位置缝线做长度的参考,计算出每个部件的大小。有时可以用尺子做辅助,用平行线上其他位置缝线做长度的参考,计算出每个部件的大小。

​​

断开的切口也是可以依据旁边斩孔的长度来做精确判断的。断开的切口也是可以依据旁边斩孔的长度来做精确判断的。

通过四合扣作为参照物,就能判断出扣子需要安装的准确位置了。通过四合扣作为参照物,就能判断出扣子需要安装的准确位置了。

​然后就是很重要的一部分推算了,那就是左右两侧功能位之间的距离是多少?这个具体决定了内侧皮革的长度尺寸,也间接决定了外皮的总长度(因为外皮和内皮长度上因为卷曲会造成差异,所以有固定的计算方法)。上图是计算的方法1,还是利用旁边孔位的平移来计算其他位置的长度,所以可以从图中比较准确的判断出这个距离。另外还有一个准确性稍差但更简单的方法,那就是钱夹的整体尺寸数据。前面官网的截图中已经给出了钱夹的尺寸:

​可以看到钱夹的厚度为25mm,如果没有足够的经验,无法非常准确的估算左右两侧功能位的距离,也可以直接把厚度数据拿来使用,把左右两侧的距离定为25mm。​

那么外皮我们如何推算呢?外皮主要是以内皮为依据来计算的,不计算外皮钱夹盖子部分的尺寸,剩下的长度其实就是内皮尺寸 歪曲造成多出的尺寸 钞位所需空档。具体来说就是:如果拿出两张一样长度的皮革贴在一起然后弯曲就会发现外侧的皮革会比内侧皮革短,所以为了在弯曲之后皮革长度一致,就必须让外侧皮革更长。同时为了让夹层中能放入适当的钱币,也要设置好空档,进而外部皮革会设置的再长些。如下图所示:

​这里有个相对固定的计算方法,就是内皮长度 10mm到15mm之间的数值,就是外皮的长度,具体数字就要根据不同材质的使用,不同功能的设置会有细微的差别。

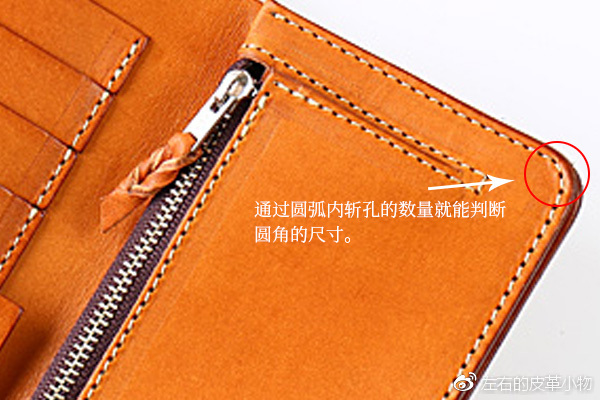

最后就是钱夹圆角的设置了,因为有圆角尺的存在,我们设定这个要方便许多,简单如放大照片直接用尺子做比对,找到合适角度的圆角即可。复杂的话,也可以通过圆弧上斩孔的数量来判断圆角的规格。

​现在我们已经可以大致准确的判断出整个钱夹各个部分的尺寸大小了:​

​这样一个钱夹从图片到最后的版型分解就完成了。当然这是一个相对简单的结构分解。但一切都是从简单开始的,只有自己思考了才能慢慢从简单到复杂,从别人的版型到自己的版型。一个两个三四个,做多了就会学着仅仅从很多不同角度的照片来自己脑补出正确的结构。

这让我不禁想起曾经长辈们吹牛的情景:当年他们给我们这些小孩子讲述过去的传奇经历,自己带着资深工程师​去别家的工厂参观,厂房里各种机床有的盖着防水布、有的暴露在车间里,有的可以临时拿开防水布让他们看看,但回来之后工程师完全可以依靠参观时的记忆与经验画出机床的图纸了……小时候听的时候就心中暗自笑他们,但现在想想那个年代依靠足够的经验 厉害的人 他们口中传奇的演义也不是没有可能哈?

至于更深入的比如复杂曲线啦,更复杂的结构啦,就需要在每个人投入更多热情之后去学习更复杂的软件才可以。比如photoshop或者Illustrator的曲线工具就是一个很重要的技能。

再次回到文章开头六沙小物的那个卡包,原版是这样的

六沙小物的效果是这样的六沙小物的效果是这样的

而网上很常见的版型制作出来就是这样的,风格差别很大,原因是什么呢?而网上很常见的版型制作出来就是这样的,风格差别很大,原因是什么呢?

​如果深入了解过六沙的制作风格,就会知道他喜欢的斩距绝对不是很多人使用的4mm,而是更加细腻的3mm,这细微的1mm差距就会让原本流沙小物的长方形效果变成后来的接近矩形。

​​而从圆圈这样图片的细节,只要经过长时间自己研究版型,就能判断出这里是很精巧的设计奥妙。至于蕴藏的信息,就留给大家去慢慢探索吧,这也是最大的乐趣所在。这时候应该会有人问:你说的这么玄乎肯定也是吹牛,键盘侠谁不会做?为了避免这样的问题我真是下足了功夫,为了这篇文章,我特意自己做了一个来表明只要钻研,很多皮具的感觉是可以搞出来的,也请大家对比看看我和网上那些模仿者谁花的心思多?谁更热爱皮具制作。当然为了省事我省去了很多细节,比如盖子我没做缝线也没做隐藏的扣子,一切都是为了说明而已。

​这篇文字我想了很久,也来来去去改了好久。甚至为了写的更有说服力,自己也亲手做了一些东西来进行验证。我的方法虽然笨拙,但自认为能够零门槛触及到皮具设计中很基础的东西,虽然高手们会不屑一顾,但天才毕竟是少数,更多人会和我一样,要通过笨拙的不断重复与积累才掌握皮具设计的思路和思考方式。而且在这个不断摸索的过程中,我也收获了更多的乐趣。



原文:https://weibo.com/ttarticle/p/show?id=2309404271525367814212

作者:左右的皮革小物
